WPX1 Selection Guide

wpx1_guide

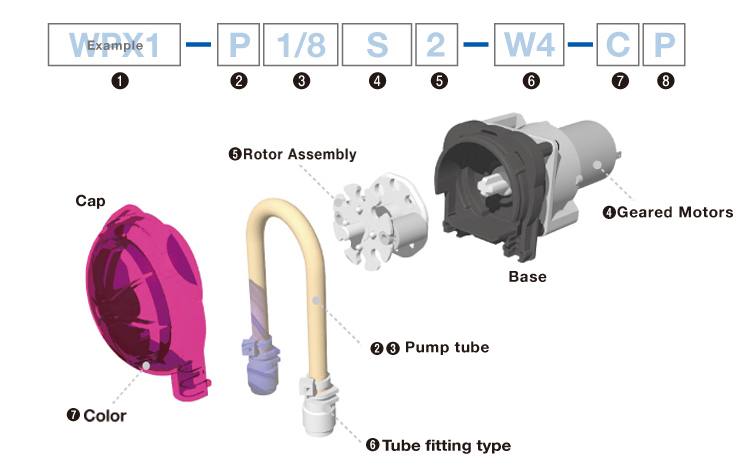

Selection method for customization of pumps
Select the part number according to the following guide


背景
① Series name

Details

WPX1
WPX1(チューブポンプ)
背景
背景
⑤ Number of rollers
2rollers 4rollers
WPX1(チューブポンプ)ロータ2 WPX1(チューブポンプ)ロータ4
背景
背景
⑧ Optional panel Details

P with bracket



N or Blank

without bracket

WPX1(チューブポンプ)セレクトガイドオプション
背景
背景
② Pump tube type  ③ Tube size (ID) Details
S   WPX1(チューブポンプ)チューブ S   U   WPX1(チューブポンプ)チューブ U   EL   WPX1(チューブポンプ)チューブ EL

TYGON 3355/3350

Long service life silicon tubes



TYGON 2001

Chemically resistant to a wide range of fluids


TYGON E-LFL

Longest flex life of any clear

Tygon tubing

Available sizes



Available sizes



Available sizes

3/32" 1/8"  3/16"









1/8"





1/8"  /  3/16"



P   WPX1(チューブポンプ)チューブ P   N   WPX1(チューブポンプ)チューブ F   NF  WPX1(チューブポンプ)チューブ J

PHARMED BPT

Chemical manufacturing and bio-tubes


Norprene

Industrial tubes



Norprene A-60-F

Can be autoclaved repeatedly

Available sizes



Available sizes



Available sizes

1/16"  3/32" 1/8"  3/16"







1/8"  /  3/16"





1/8"  /  3/16"



F  WPX1(チューブポンプ)チューブ F   XL  WPX1(チューブポンプ)チューブ EL   WPX1(チューブポンプ)チューブ F

FLURAN F-5500-A
Fluorine tubes



TYGOPRENE XL-60

DEHP-free, long life in peristaltic pumps



W TUBE

Dual wall tubes” that are resistant to chemicals

Connectable sizes



Connectable sizes



Connectable sizes

1/8"  /  3/16"   1/8"   1/8"  /  3/16"
背景
背景
④ Geared motor type

// L / DS / DM
12/24VDC Brush motor

  FA / FB
Stepper motor


CM / CD
Brushless motor

WPX1(チューブポンプ)DC24Vブラシモータ S/M/L   WPX1(チューブポンプ)ステッピングモータ FA/FB   WPX1(チューブポンプ)DCブラシレスモータ CM/CM
Details   Details   Details
背景
背景
⑥ Tube fitting type Details
W4

Connectable

hose sizes (OD)

1/4inch or 6mm
  WM3

Connectable

hose sizes (OD)

3mm
  WM4

Connectable

hose sizes (OD)

4mm
  J8

Connectable

hose sizes (OD)

1/8inch
  J4

Connectable

hose sizes (OD)

1/4inch
  WI6

Connectable

hose sizes (OD)

6mm
  WT6

Connectable

hose sizes (ID)

6mm
  N or Blank
No Fitting
WPX1_W6   WPX1_WM3   WPX1_WM4   WPX1_J8   WPX1_J4   WPX1_WI6   WPX1_WT6   WPX1_N_B
背景
背景
⑦ Color variation
B
Blue
  G
Green
  C
Clear
  R
Red
  Y
Yellow


UV
Black

(Special order item)

WPX1(チューブポンプ)カラー ブルー   WPX1(チューブポンプ)カラー グリーン   WPX1(チューブポンプ)カラー クリア   WPX1(チューブポンプ)カラー レッド   WPX1(チューブポンプ)カラー イエロー   WPX1(チューブポンプ)カラー ブラック(特
