WPM Selection Guide

WPM セレクトガイド TOP

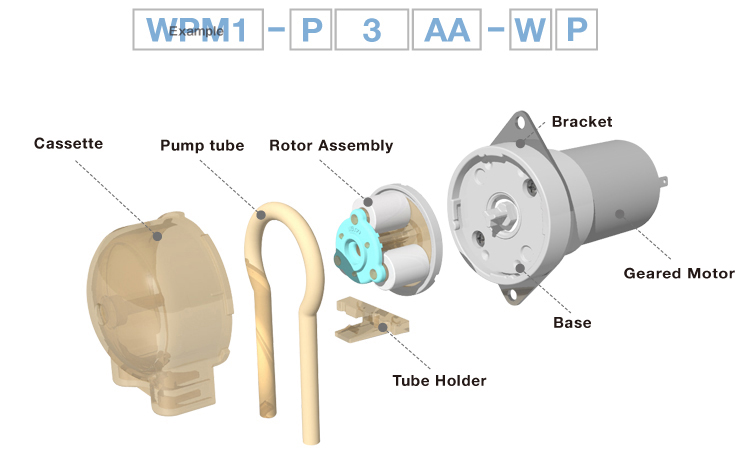

WPM セレクトガイド パーツ説明

背景
① Series name Details
WPM1 WPM2
WPM セレクトガイド WPM1 WPM セレクトガイド WPM2
背景
背景
⑥ Optional panel Details

P = with bracket



B = with one-touch mounting bracket

WPM セレクトガイド オプション
背景
背景
② Pump tube type  ③ Tube size (mm) Details
S   P   F

TYGON 3355

Long service life silicon tubes



PHARMED BPT
Chemical manufacturing and bio-tubes



FLURAN F-5500-A
Fluorine tubes

WPM セレクトガイド チューブ S   WPM セレクトガイド チューブ P   WPM セレクトガイド チューブ F

Available sizes



Available sizes



Available sizes

1 / 2 / 3   1 1.6(1/16") / 2 / 2.5 / 3   1.6(1/16")

W

W TUBE

"Dual wall tubes” that are resistant to chemicals






WPM セレクトガイド チューブ W

Available sizes






1 / 2 / 3



TYGON, Pharmed and Fluran are manufactured by Saint-Gobain Group.
背景
背景
④ Geared motor type

AA/BA
12/24V

DC Brush motor



AB/BB
12/24V

DC Brush motor



CA
12V Compact DC Brush motor



EA
Stepper motor

  DB/FB
Brushless motor
WPM DC24/12V ブラシモータ AA/BA   WPM DC24/12V ブラシモータ AB/BB   WPM DC12V ブラシモータ CA   WPM ステッピングモータ EA   WPM ブラシレスモータ DB/FB
Details   Details   Details   Details   Details
背景
背景
⑤ Color variation
W
White
  B
Blue
  Y
Yellow
  R
Red
  G
Green
  O
Orange
WPM カラー ホワイト W   WPM カラー ブルー B   WPM カラー イエロー Y   WPM カラー レッド R   WPM カラー グリーン G   WPM カラー オレンジ O


C
Clear (WPM2)

  NB
New/Blue
  NY
New/Yellow
  NR
New/Red
  NG
New/Green

WPM カラー クリア C   WPM カラー ニューブルー  NB   WPM カラー ニューイエロー NY   WPM カラー ニューレッド NR   WPM カラー ニューグリーン NG
背景
