WP1000/1100 Selection Guide

Selection Guide WP1000/1100

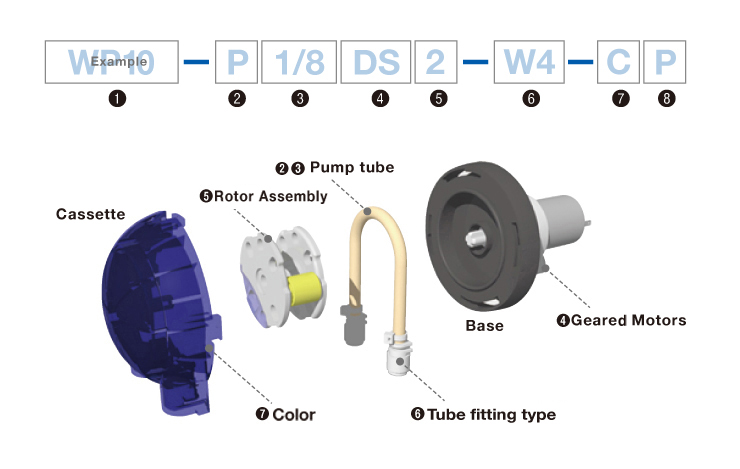

Selection method for customization of pumps
Select the part number according to the following guide


背景
① Series name Details
WP1000 WP1100
WP1000(チューブポンプ) WP1100(チューブポンプ)
背景
背景
⑤ Number of rollers
2rollers 4rollers
WP1000/1100(チューブポンプ)ロータ2 WP1000/1100(チューブポンプ)ロータ4
背景
背景
⑧ Optional panel Details

P with bracket


N or Blank

without bracket

WP1000/1100(チューブポンプ)オプション
背景
背景
② Pump tube type  ③ Tube size (ID) Details
S   U   EL

TYGON 3355/3350
Long service life silicon tubes



TYGON 2001
Chemically resistant to a wide range of fluids



TYGON E-LFL
Longest flex life of any clear Tygon tubing

製品画像   製品画像   製品画像

Available sizes



Available sizes



Available sizes

3/32” / 1/8” / 3/16” / 1/4”   1/8” / 3/16” / 1/4”   1/8” / 3/16”



P





N




NF

PHARMED BPT
Chemical manufacturing and bio-tubes


Norprene

Industrial tubes



Norprene A-60-F
Can be autoclaved repeatedly

製品画像   製品画像   製品画像

Available sizes



Available sizes



Available sizes

1/16” / 3/32” / 1/8” / 4mm /

3/16” / 1/4”

  1/8” / 3/16” / 1/4”   1/8” / 3/16” / 1/4”



F





XL




W

FLURAN F-5500-A
Fluorine tubes


TYGOPRENE XL-60
DEHP-free, long life in peristaltic pumps

  W TUBE
Dual wall tubes” that are resistant to chemicals
製品画像    製品画像    製品画像

Available sizes

  Available sizes

Available sizes

1/8”/ 3/16” / 1/4”   1/8”    1/8” / 4mm / 3/16” / 1/4”
背景
背景
④ Geared motor type

S/M/L
24VDC Brush motor



DS/DM
12VDC Brush motor



BA
Stepper motor



FB
Stepper motor



GA/GD  NEW!
Stepper motor

WP1000/1100(チューブポンプ)DC24Vブラシモータ   WP1000/1100(チューブポンプ)DC12Vブラシモータ   WP1000/1100(チューブポンプ)ステッピングモータ   WP1000/1100(チューブポンプ)ステッピングモータ   WP1000/1100(チューブポンプ)ステッピングモータ
Details   Details

Details

  Details   Details




CM/CL/CD  NEW!
Brushless motor





EE/EF
230/110VAC
Synchronous motor






WP1000/1100(チューブポンプ)ブラシレスモータ   WP1000/1100(チューブポンプ)シンクロナスモータ
Details   Details
背景
背景
⑥ Tube fitting type Details
W4

Connectable

hose sizes (OD)

1/4Inch or 6mm
  WM3

Connectable

hose sizes (OD)

3mm
  WM4

Connectable

hose sizes (OD)

4mm
  J8

Connectable

hose sizes (OD)

1/8Inch
  J4

Connectable

hose sizes (OD)

1/4Inch
  WI6

Connectable

hose sizes (OD)

6mm
  WT6

Connectable

hose sizes (ID)

6mm
  N or Blank
N/A
WP1000/1100(チューブポンプ)W6   WP1000/1100(チューブポンプ)WM3   WP1000/1100(チューブポンプ)WM4   WP1000/1100(チューブポンプ)J8   WP1000/1100(チューブポンプ)J4   WP1000/1100(チューブポンプ)WI6   WP1000/1100(チューブポンプ)WT6   WP1000/1100(チューブポンプ)なし
背景
背景
⑦ Color variation
B
Blue
  G
Green
  C
Clear
  R
Red
  Y
Yellow


UV
Black

(Special order item.

only for WP1000)

WP1000/1100(チューブポンプ)ブルー   WP1000/1100(チューブポンプ)グリーン   WP1000/1100(チューブポンプ)クリア   WP1000/1100(チューブポンプ)レッド   WP1000/1100(チューブポンプ)イエロー   WP1000/1100(チューブポンプ)ブラック(特
