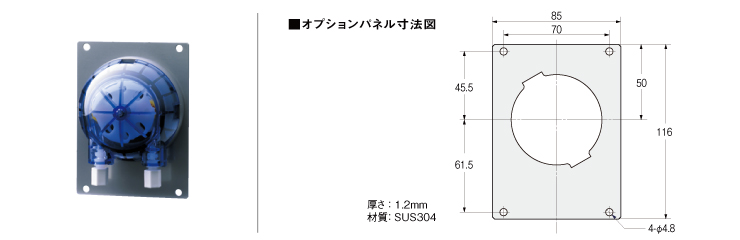

　P　　オプションパネル

無表記　オプションパネル無し

取付部に指定の形状加工を行えば、本体を差し込むだけで設置できる「イージーセット機構」をベース部に一体化。
別パーツや工具を使わず固定できます。

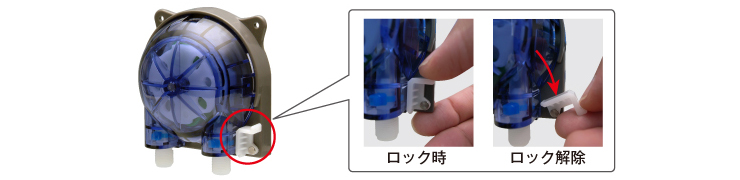

S　ストッパー機構タイプ

フリーマウント機構のWP1000シリーズでは対応が困難だった逆回転を可能とするため、カセットの外れを防止する、

ロック機構を開発しました。指一本でロック及び、解除が簡単に行えます。（WP1100のみ対応）

　R　回転出力付

無表記　回転出力無し

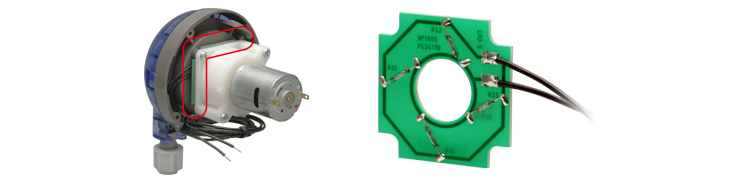

WP1000シリーズに回転検出機能を搭載しました。

検出方式はポンプロータ部にマグネットを実装。それを４つのリードスイッチで構成された専用ユニットで回転状態を読み取ります。

出力信号は１回転あたり４パルスの接点信号が出力されます。

仕様用途	ポンプの出力回転数、回転状態モニタリング等、流体制御への応用が可能です。

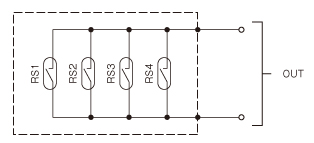

WP1000/1100 回転出力付き　回路図

使用上の注意

・ポンプの回転速度によりパルス幅が変化します。設計の際には実機にて確認の上、変化量を充分考慮した設計を行ってください。

・リードスイッチは金属接点である為、チャタリングが発生します。回路設計時には、必要に応じてその対策を行ってください。

・本装置はパルス信号出力用として設計されております。安全上、パルス信号としての用途以外では使用しないでください。
