WP1000/1100 構造説明Tube Pump

チューブポンプ WP1000/1100 構造説明

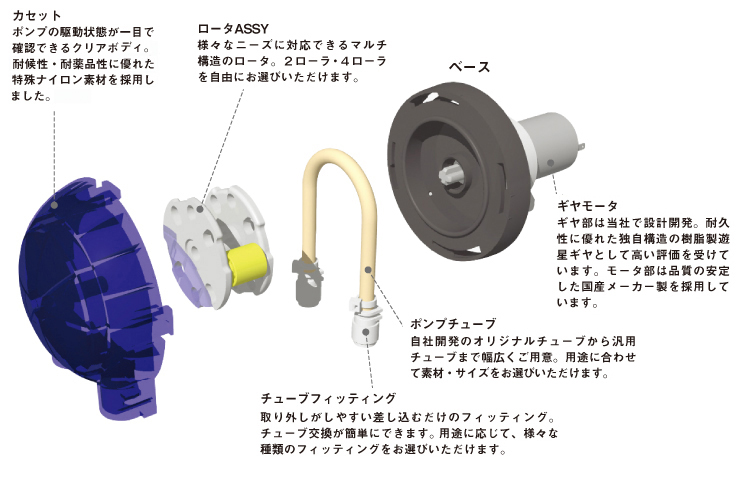

各パーツに複数の機能を持たせることでシンプルな構造を実現

ウエルコのチューブポンプは、すべて日本の高品質な技術で生産されたパーツを使用。
各種パーツの組み合わせにより、毎分0.5mL~最大約700mLまで幅広いニーズに対応します。

チューブポンプ WP1000/1100 各パーツに複数の機能を持たせることでシンプルな構造を実現

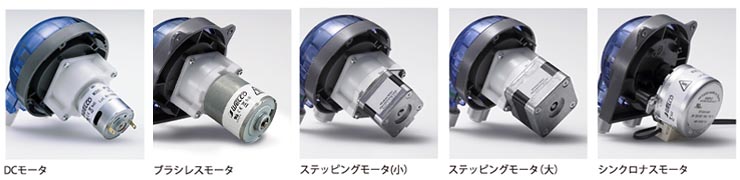

ギヤモータ:ニーズに応じて各種モータを実装できるモータ・バリエーション

ギヤ部は当社で設計開発。耐久性に優れた独自構造の樹脂製遊星ギヤとして高い評価を受けています。
モータ部は品質の安定した国産メーカー製を採用しています。
DC12・24Vのブラシモータ・低速・中速・高速各種/ACモータ/ステッピングモータ/ブラシレスモータなど、

各種ギヤモータを実装したタイプも取りそろえています。

チューブポンプ WP1000/1100 ギヤモータ:ニーズに応じて各種モータを実装できるモータ・バリエーション





ポンプチューブ:材質、液体の種類で選べる素材バリエーション

自社開発のオリジナルチューブから汎用チューブまで幅広くご用意。用途に合わせて素材・サイズをお選びいただけます。

P PHARMED BPT 耐薬品性に優れ、広範囲の用途に対応した【 製薬、バイオチューブ】
N NORPRENE A-60-G
(Tygon A-60-G)
耐候性に優れ、広範囲の用途に対応した【 工業用チューブ】
S TYGON 3350 内面平滑性に優れた【 ローラポンプ用シリコンチューブ】
F FLURAN F-5500-A
(Versilon F-5500-A)
腐食性溶液、油、燃料等に対する耐性を備えた【 フッ素チューブ】
U TYGON 2001 優れた耐薬品性、透明性及び柔軟性を要した【 耐薬チューブ】
EL TYGON E-LFL
(Tygon S3 E-LFL)
優れた耐摩耗性有し、内面が剥離しにくい【 高耐久性チューブ】
XL TYGOPRENE XL-60 酸、塩基含め広範囲の流体に対して優れた【 耐化学性チューブ】
J J TUBE 酸、アルカリなどの洗浄剤用に開発した【 洗浄剤供給用チューブ】
W W TUBE 耐薬品性に優れ、高い温度条件に対応した【 2層構造チューブ】
※内径4.8mmのチューブを選定する場合、仕様及び形状に問題が無い場合はWP1100をお勧めします。
※PHARMED、TYGON、NORPRENE、FLURAN、TYGOPRENE、Versilon、Tygon はサンゴバン(株)の製品です。

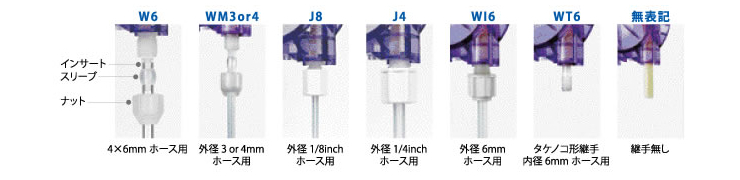

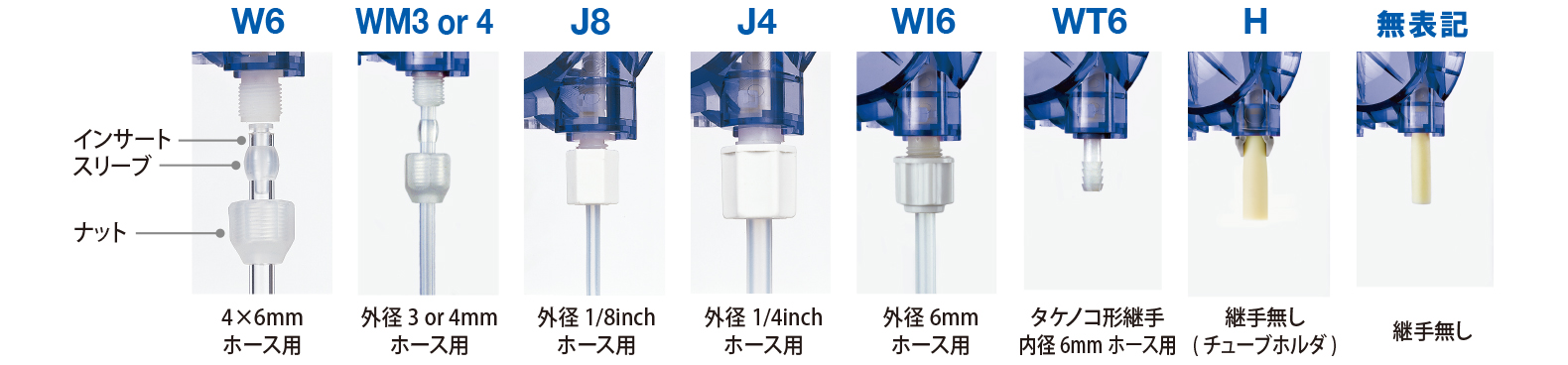

フィッティング:用途で選べる多彩なラインナップ

用途に応じて、様々な種類のフィッティングをお選びいただけます。

チューブポンプ WP1000/1100 フィッティング:用途で選べる多彩なラインナップ







WP1000/WP1100 共通仕様

推奨設置高さ

1.5m以下(水を媒体とした時)

使用液温範囲 5℃〜50℃
使用環境温度範囲 0℃〜50℃(凍結しないこと)
使用環境湿度範囲 20%〜80%(結露しないこと)
規格認証

WP1000 規格認証



※ACシンクロナスモータ仕様は、CE、UKCAを取得しておりません。
