セレクトガイドWP1000/1100

WP1000/1100(チューブポンプ) セレクトガイド

機種選定方法

チューブポンプの型番を設定する前に使用用途を確定してください。

1. 使用する薬液 ・・・> チューブの材質選定に必要になります。
2. チューブ素材の規格 ・・・> チューブの材質選定に必要になります。
3. 吐出流量 ・・・> チューブ径の選定およびギヤモータの選定に必要となります。
4. チューブの耐久性及び脈動軽減の有無 ・・・> ローラ数の選定に必要となります。
5. モータの種類(電圧・構造・制御内容) ・・・> ギヤモータの選定に必要となります。
6. 接続する配管の径と素材 ・・・> フィッティングの選定に必要となります。

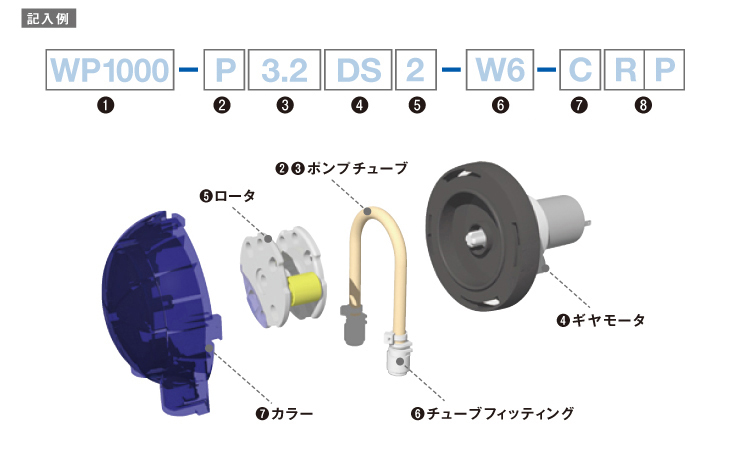

機種の線選定は下記のガイドにしたがって各パーツを選び、型番を設定してください。


背景
① シリーズ 詳しくはこちら
WP1000 WP1100
WP1000(チューブポンプ) WP1100(チューブポンプ)
背景
背景
⑤ ロータ
2 ローラ 4 ローラ
WP1000/1100(チューブポンプ)ロータ2 WP1000/1100(チューブポンプ)ロータ4
背景
背景
⑧ オプション 詳しくはこちら

P オプションパネル
S ストッパー機構付

R 回転出力付

WP1000/1100(チューブポンプ)オプション
背景
背景
② チューブ材質  ③ チューブ内径(mm) 詳しくはこちら
P   N   S   F

PHARMED BPT
製薬、バイオ

チューブ



NORPRENE A-60-G
(Tygon A-60-G)
工業用チューブ



TYGON 3350
ローラポンプ用

シリコンチューブ

  FLURAN F-5500-A
(Versilon F-5500-A)
フッ素系チューブ
製品画像   製品画像   製品画像   製品画像
チューブ内径   チューブ内径   チューブ内径   チューブ内径
1.6/2.4/3.2/4/4.8/6.4   3.2/4.8/6.4

2.4



3.2/4.8/6.4



U   EL   XL   J

TYGON 2001
(Versilon 2001)
化学薬品耐性

チューブ



TYGON E-LFL
(Tygon S3 E-LFL)
高耐久性

チューブ



TYGOPRENE XL-60
耐化学性

チューブ



J TUBE
洗浄剤対応チューブ

製品画像   製品画像    製品画像    製品画像
チューブ内径   チューブ内径   チューブ内径   チューブ内径
3.2/4.8/6.4   3.2/4.8   3.2


3.2/4.8



W
W TUBE
2層チューブ

製品画像
チューブ内径
3.2/4/4.8/6.4
背景
背景
④ ギヤモータ

S/M/L
DC24Vブラシモータ



DS/DM
DC12Vブラシモータ



IG/ID/IF
DC24Vブラシモータ

静音・高寿命タイプ



JG/JD/JF
DC12Vブラシモータ

静音・高寿命タイプ



BA
ステッピングモータ

バイポーラ
42mmサイズ(大)

WP1000/1100(チューブポンプ)DC24Vブラシモータ   WP1000/1100(チューブポンプ)DC12Vブラシモータ   wp1000_guide_img09_05_1.jpg   wp1000_guide_img09_05_1.jpg   WP1000/1100(チューブポンプ)ステッピングモータ
詳しくはこちら   詳しくはこちら   詳しくはこちら   詳しくはこちら   詳しくはこちら






FB
ステッピングモータ

バイポーラ
35mmサイズ(小)







GA/GD
ステッピングモータ

ユニポーラ

42mmサイズ







PM/PD/PL
DCブラシレスモータ







EE/EF
AC110V/AC230V
シンクロナスモータ







EG/EH
AC100V/AC200V
シンクロナスモータ

 WP1000/1100(チューブポンプ)ステッピングモータ    WP1000/1100(チューブポンプ)ステッピングモータ    WP1000/1100(チューブポンプ)ブラシレスモータ    WP1000/1100(チューブポンプ)シンクロナスモータ    WP1000/1100(チューブポンプ)シンクロナスモータ
詳しくはこちら   詳しくはこちら   詳しくはこちら   詳しくはこちら   詳しくはこちら
背景
背景
⑥ チューブフィッティング 詳しくはこちら
W6
6×4mm
  WM3
外径3mm
  WM4
外径4mm
  J8
外径1/8Inch
  J4
外径1/4Inch
  WI6
外径6mm
  WT6
内径6mm
  無表記
フィッティングなし
WP1000/1100(チューブポンプ)W6   WP1000/1100(チューブポンプ)WM3   WP1000/1100(チューブポンプ)WM4   WP1000/1100(チューブポンプ)J8   WP1000/1100(チューブポンプ)J4   WP1000/1100(チューブポンプ)WI6   WP1000/1100(チューブポンプ)WT6   WP1000/1100(チューブポンプ)なし
背景
背景
⑦ カラーバリエーション
B
Blue
  G
Green
  C
Clear
  R
Red
  Y
Yellow
  UV
Black(特注対応品)
WP1000/1100(チューブポンプ)ブルー   WP1000/1100(チューブポンプ)グリーン   WP1000/1100(チューブポンプ)クリア   WP1000/1100(チューブポンプ)レッド   WP1000/1100(チューブポンプ)イエロー   WP1000/1100(チューブポンプ)ブラック(特

※ UVタイプについてはサンプル出荷のみの対応となります。量産時には当社営業にご相談ください。

※ WP1100は、Blue/Clear/Green/Red/Yellowのみとなります。
