ギヤモータの選定（ブラシレスモータ） | チューブポンプと薬液供給装置の開発・製造・販売の株式会社ウエルコ

タイプ	PM	PD	PL (WP1100のみ)
構造	ブラシレスモータ &1：64ギヤ	ブラシレスモータ &1：42ギヤ	ブラシレスモータ &1：8ギヤ

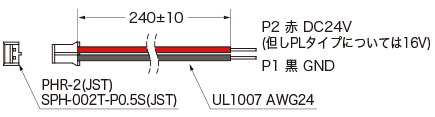

定格電圧 ※1	DC24V （駆動範囲:DC16～24V）	DC24V （駆動範囲:DC16～24V）	DC16V固定
消費電流 ※2	300mA以下	400mA以下	700mA以下
回転数	約50～70rpm DC16～24V （100mNm 負荷時)	約75～110rpm DC16～24V （100mNm 負荷時)	約348rpm DC16V （100mNm 負荷時）※4
回転方向	ポンプヘッド側より見て、CW回転の一方向のみ
モータ最高使用温度 ※3	金属ケース表面は70℃以下で使用のこと。当該モータにはIC基板が内臓されており、ICが所定の温度に達すると自動的に停止します。
モータロック保護	モータがロックした場合は15秒以内にモータ自動停止。電源再投入で復帰。
参考耐久時間	5,000hr (ギヤモータ部） ※保証値ではありません。

※ 1	チューブ材質・径、又環境温度等により最低駆動電圧が異なることがございます。下限領域でご使用の際には、都度お問合わせ下さい。
※ 2	記載の消費電流は通常運転時の値です。回転を始める瞬間時に3~5倍程度の突入電流が発生します。
※ 3	温度によって停止したモータを再使用した場合の動作保証はできません。
※ 4	PL（6.4mm）タイプの流量については１回転の流量×回転数の計算値より低下し毎分約700mLとなります。
