ギヤモータの選定(DCブラシレスモータ)WPX1/WPX1C


仕様

タイプ PM PD
構 造 ブラシレスモータ&1:64ギヤ ブラシレスモータ&1:42ギヤ
定格電圧 1 DC24V(駆動範囲 DC16~24V) DC24V(駆動範囲 DC16~24V)
消費電流 2 300mA以下 400mA以下
回転数

約50~70rpm DC16~24V

(100mNm 負荷時)

約75~110rpm DC16~24V

(100mNm 負荷時)

回転方向 CW回転の一方向のみ
モータ部最高使用温度 3

金属ケース表面は70℃以下で使用のこと。

当該モータにはIC基板が内臓されており、ICが所定の温度に達すると自動的に停止します。

モ ータロック保護

モータがロックした場合は15秒以内にモータ自動停止。

電源再投入で復帰。

参考耐久時間 5,000hr (ギヤモータ部 ) 保証値ではありません。
1

チューブ材質・径、又環境温度等により最低駆動電圧が異なることがございます。

下限領域でご使用の際には、都度お問合わせ下さい。

2 記載の消費電流は通常運転時の値です。回転を始める瞬間に3~5倍程度の突入電流が発生します。
3

温度によって停止したモータを再使用しての動作保証はできません。



流量の目安(1回転の流量)

チューブ内径(mm) 1.6 2.4 3.2 4.8
ローラ数 2 4 2 4 2 4 2 4
流量(mL) 0.17 0.15 0.35 0.3 0.6 0.5 1.2 0.9
注意:

上の表は水を吸引させた場合の初期目安流量です。チューブの種類、使用時間、環境温度、ロット公差等により多少変動が

発生します。余裕を持って仕様を選定してください。

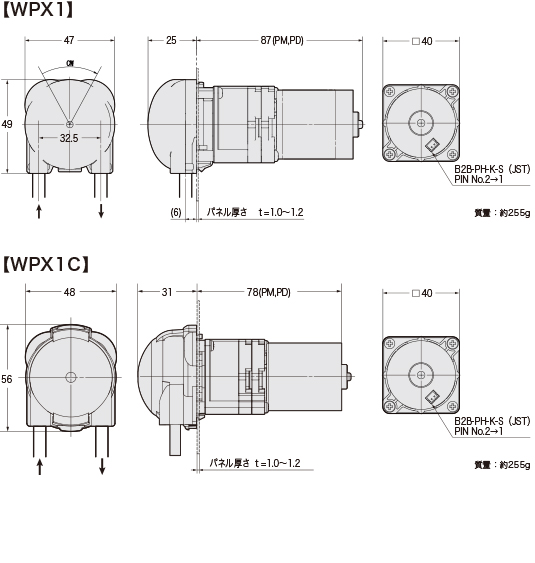

外形寸法図

WPX1 ブラシレスモータ

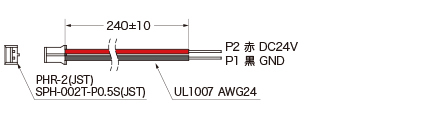

モータ結線図
注意:

回転方向はCW回転の一方向のみとなります。
本モータは過電圧及び逆接続に対する保護回路を有しておりません。

+側と-側の接続を間違えるとモータが破損します。

定格電圧を越えるサージ電圧の印加、または逆接の印加なき様ご注意ください。


※CWW可能な6芯タイプ対応も可能です。当社営業にご相談下さい。
