セレクトガイドWPX1/WPX1C

WPX1(チューブポンプ)セレクトガイド

機種選定方法

チューブポンプの型番を設定する前に使用用途を確定してください。

1. 使用する薬液 ・・・> チューブの材質選定に必要になります。
2. チューブ素材の規格 ・・・> チューブの材質選定に必要になります。
3. 吐出流量 ・・・> チューブ径の選定およびギヤモータの選定に必要となります。
4. チューブの耐久性及び脈動軽減の有無 ・・・> ローラ数の選定に必要となります。
5. モータの種類(電圧・構造・制御内容) ・・・> ギヤモータの選定に必要となります。
6. 接続する配管の径と素材 ・・・> フィッティングの選定に必要となります。

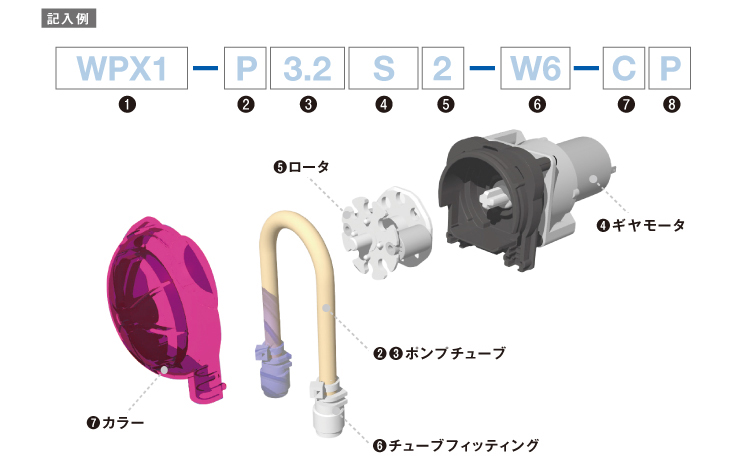

機種の選定は下記のガイドにしたがって各パーツを選び、下記表のように型番を設定してください。

WPX1(チューブポンプ)セレクトガイド 各パーツ

背景
① シリーズ 詳しくはこちら
WPX1   WPX1C
WPX1(チューブポンプ)   wpx1C
背景
背景
⑤ ロータ
2 ローラ 4 ローラ
WPX1(チューブポンプ)ロータ2 WPX1(チューブポンプ)ロータ4
背景
背景
⑧ オプション 詳しくはこちら

P オプションパネル

R 回転出力付

WPX1(チューブポンプ)セレクトガイドオプション
背景
背景
② チューブ材質  ③ チューブ内径(mm) 詳しくはこちら
P   N   S   F

PHARMED BPT
製薬、バイオ

チューブ



NORPRENE A-60-G
(Tygon A-60-G)
工業用チューブ



TYGON 3350
ローラポンプ用

シリコンチューブ

  FLURAN F-5500-A
(Versilon F-5500-A)
フッ素系チューブ
製品画像   製品画像   製品画像   製品画像
チューブ内径   チューブ内径   チューブ内径   チューブ内径
1.6/2.4/3.2/4.8   3.2/4.8   2.4


3.2/4.8

U   EL   XL   J

TYGON 2001
(Versilon 2001)
化学薬品耐性

チューブ



TYGON E-LFL
(Tygon S3 E-LFL)
高耐久性

チューブ



TYGOPRENE XL-60
耐化学性

チューブ



J TUBE
洗浄剤対応チューブ

製品画像   製品画像    製品画像    製品画像
チューブ内径   チューブ内径   チューブ内径   チューブ内径
3.2
  3.2/4.8   3.2


3.2/4.8



W
W TUBE
2層チューブ

製品画像
チューブ内径
3.2/4.8
背景
背景
④ ギヤモータ

S/M/L
DC24Vブラシモータ



DS/DM
DC12Vブラシモータ

  IG/ID/IF
DC24Vブラシモータ
静⾳・⾼寿命タイプ


JG/JD/JF
DC12Vブラシモータ
静⾳・⾼寿命タイプ

WPX1(チューブポンプ)DC24Vブラシモータ S/M/L   WPX1(チューブポンプ)DC12Vブラシモータ DS/DM   WPX1(チューブポンプ)ステッピングモータ FA/FB   WPX1(チューブポンプ)ステッピングモータ FA/FB
詳しくはこちら   詳しくはこちら   詳しくはこちら   詳しくはこちら



FA/FB
ステッピングモータ





PM/PD
DCブラシレスモータ









WPX1(チューブポンプ)ステッピングモータ FA/FB   WPX1(チューブポンプ)DCブラシレスモータ PM/PM
詳しくはこちら   詳しくはこちら
背景
背景
⑥ チューブフィッティング 詳しくはこちら
W6
6×4mm
  WM3
外径3mm
  WM4
外径4mm
  J8
外径1/8Inch
  J4
外径1/4Inch
  WI6
外径6mm
  WT6
内径6mm
  無表記
フィッティングなし
WPX1(チューブポンプ)チューブフィッティング W6   WPX1(チューブポンプ)チューブフィッティング WM3   WPX1(チューブポンプ)チューブフィッティング WM4   WPX1(チューブポンプ)チューブフィッティング J8   WPX1(チューブポンプ)チューブフィッティング J4   WPX1(チューブポンプ)チューブフィッティング WI6   WPX1(チューブポンプ)チューブフィッティング WT6   WPX1(チューブポンプ)チューブフィッティング 無表記
背景
背景
⑦ カラーバリエーション
B
Blue
  G
Green
  C
Clear
  R
Red
  Y
Yellow
  UV
Black(特注対応品)
WPX1(チューブポンプ)カラー ブルー   WPX1(チューブポンプ)カラー グリーン   WPX1(チューブポンプ)カラー クリア   WPX1(チューブポンプ)カラー レッド   WPX1(チューブポンプ)カラー イエロー   WPX1(チューブポンプ)カラー ブラック(特

※ UVタイプについてはサンプル出荷のみの対応となります。量産時には当社営業にご相談ください。
