ギヤモータの選定（ブラシレスモータ）WP3K

保存

仕様

機種名		B11	B21
電源電圧	電圧	単相AC100-120V	単相AC200-240V 三相AC200-240V
	周波数	50/60Hz	50/60Hz
	電流	3.30A	単相2.0A/三相1.1A
	突入電流 ※1	6.80A	単相4.1A/三相2.0A
使用環境温度範囲		0〜40℃
搬送液体温度範囲		5〜50%
使用環境湿度範囲		20〜80%
ロータ回転数		4〜200rpm
流量 ※2		最大8L/min
回転方向		CW,CCW
付属品		ドライバ・モータ接続ケーブル（2m）（電源ケーブル・入力信号ケーブルは付属されておりません。）
乾燥重量 ※3		4.4kg

※１. 環境及び、ロット間において多少変動する場合があるため、参考値となります。
※２. 環境温度20(℃）、搬送液体を蒸留水20(℃）、無負荷時の最大値です。
※３. 据置きタイプの重量になります。

モータ仕様抜粋（詳細は取扱説明書をご参照ください）

（火災・感電の原因になる恐れがありますので、接続は接続図に基づき、確実に接続してください。）

電源電圧	単相AC100〜120V	BMUD120-A2ドライバ使用時
	単相AC200〜240V/三相AC200〜240V	BMUD120-C2ドライバ使用時
ロータ回転数	約4〜200rpm	任意に選択
回転方向	CW,CCW	任意に選択

注意

●電流・突入電流・流量は、一定条件にて計測した値です。環境および、ロット間において多少変動する場合があります。
　実際の特性は、お客様の使用条件（環境温度・揚程・搬送液体の温度）によって大きく左右されます。
　上記仕様欄の内容はあくまでも目安としてください。
●感電・装置破損の原因になりますので、モータの仕様値を超えて使用しないでください。
●モータの表面が高温になるため、火傷の原因になります。運転中及び停止後しばらくの間は、モータに触れないでください。
●怪我をする恐れがありますので、モータの出力軸やモータリード線でモータを持ち上げないでください。

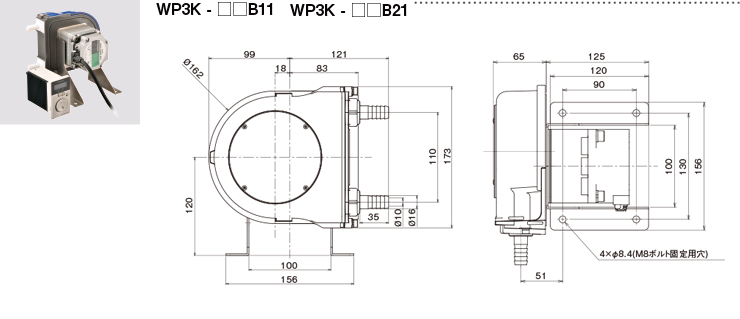

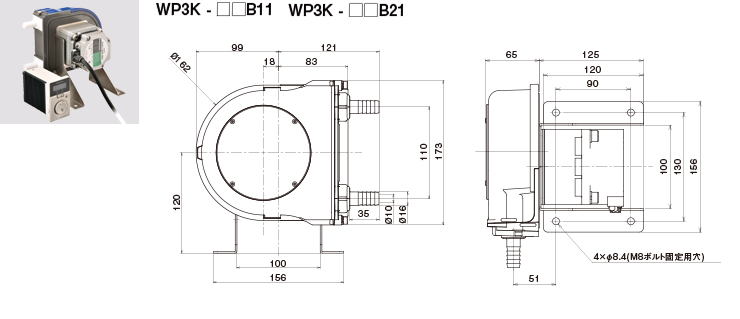

外形寸法図

保存

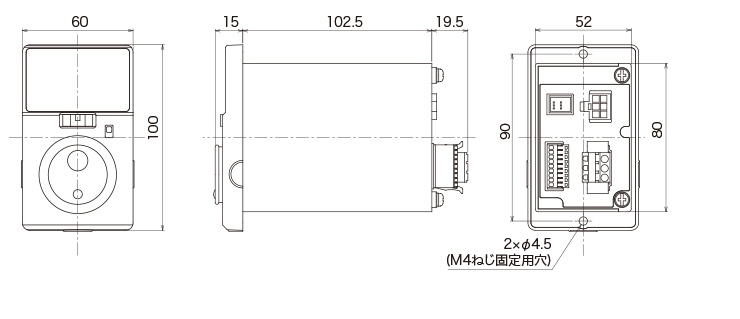

ドライバ
