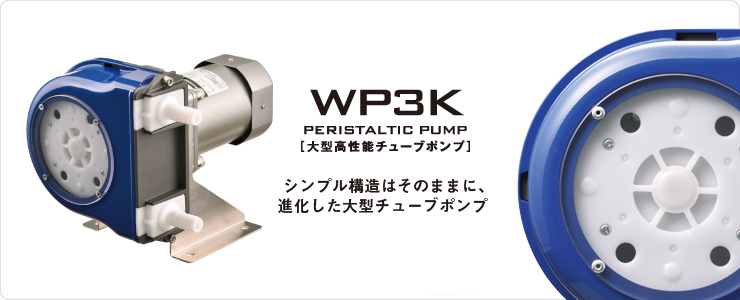

WP3K 仕様Tube Pump
仕様
|
吐出圧力 |
120 [kPa] |
| 吸引圧力 | -90 [kPa] |
| 推奨設置高さ |
液面沿直上方1.5 [m] |
| 総揚程（例） |
(A)液面から沿直上方ポンプへ1.5 [m]吸引 (B)ポンプから沿直上方へ2.5 [m]吐出 (C)1.5+2.5=4[m]から水平に10 [m]搬送 |
| 規格認証 |
|
| 機種名 | WP3K | ||||||||
| チューブ | K/S/NF | ||||||||
| モータ | インダクションモータ | ブラシレスモータ | |||||||
| 電源電圧 |
電圧 |
単相AC100V | 単相AC200V |
単相 AC220V/230V |
単相 AC110V/115V |
単相 AC100V/120V |
単相/三相 AC200V/240V |
||
| 周波数 |
50Hz |
60Hz |
50Hz | 60Hz | 50Hz | 60Hz | 50/60Hz | 50/60Hz | |
| 電流 | 1.50A | 1.55A | 0.73A | 0.77A | 0.70A | 1.44A | 3.30A | 単相2.0A/三相1.1A | |
| 突入電流 | 6.15A | 6.50A | 2.85A | 3.25A | 3.40A | 7.00A | 6.80A | 単相4.1A/三相2.0A | |
|
使用環境温度範囲 |
0〜50℃ |
0〜40℃ |
0〜40℃ |
||||||
| 搬送液体温度範囲 |
5〜50℃ |
||||||||
| 使用環境湿度範囲 |
20〜80% |
||||||||
| ロータ回転数 | 166rpm(50Hzの場合) | 200rpm | 4〜200rpm | ||||||
| 流量 ※1 | 6L/min(50Hzの場合) | 8L/min | 最大8L/min | ||||||
| 回転方向 | CW,CCW | ||||||||
| 付属品 | モータ用コンデンサ、コンデンサキャップ | ドライバ・モータ接続ケーブル（2m） | |||||||
|
乾燥重量 ※2 |
7.0kg | 4.4kg | |||||||
※１は、環境温度20(℃)、搬送液体を蒸留水20(℃)とした場合の値です。
※２は、据置きタイプの重量になります。
|
ポンプチューブ：材質、液体の種類で選べる素材バリエーション |
|
各種チューブをご用意。用途に合わせて素材をお選びいただけます。 |
| チューブ品名 | 特徴 | 対応内径＊外径 | |
|
K K TUBE |
|
【広範囲の用途に対応した工業用オレフィン系熱可塑性エラストマーチューブ】 K-2413 チューブ適合規格→なし |
13＊24 |
|
NF TYGON A-60-F |
|
【食品、飲料用の製造工程に対応した 食品飲料用オレフィン系熱可塑性エラストマーチューブ】 TYGON A-60-F チューブ適合規格→FDA 3-A 及び NSF 51 規格に適合 |
13＊24 |
|
S S TUBE |
|
【洗剤用に適したシリコンチューブ】 S-2413 チューブ適合規格→なし |
13＊24 |
※TYGONは、サンゴバン（株）の製品です。
