WLS 構造説明Highly Efficient Sensor
仕様

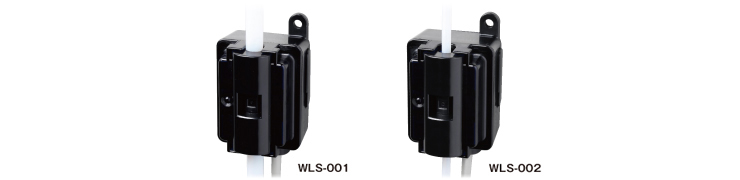

| 形 式 | WLS-001 | WLS-002 |
| 電源電圧 | DC12〜24V | |
| 消費電流 | 平均値30mA以下 | |
| 適用ホース仕様 | 外形φ5.8〜φ6.4mm 肉厚1.0〜1.2mm |
外形φ3.1〜φ3.3mm 肉厚0.8mm |
| 材質：ポリエチレン、ポリプロピレン、ナイロン ※１、PFAの透明ホース | ||
| 標準検出液体 | 透明及び白濁の液体（切換スイッチあり）※２ | |
| 使用温度範囲 | 0〜40℃（凍結しないこと） | |
| 使用湿度範囲 | 20〜85%（結露しないこと） | |
| 制御出力 | NPNオープンコレクタ出力型 DC５〜24V 負荷電流100mA以下（抵抗負荷） |
|
| 検出応答時間 | 動作、復帰時間共2sec以下 | |
| 投光素子 | 赤外LED | |
| 表示灯 | 動作表示灯：赤（液なし時点灯） | |
| コード長さ | 1m | |
| 材 質 | ポリサルホン（ケース、アタッチメント） | |
| 保護構造 | IP64相当 ※3 | |
| 付属品 | 結束バンド（タイトン製T18R）、アタッチメント | |
※1 12ナイロンホースについては可塑剤が表面に折出される特性があり、時間とともに動作に異常を発生させる場合があり、
使用できません。
※2 赤外光を透過しない液体または粘度の高い液体や色のついた液体では検出できないことがあります。
※3 防水性能を有していますが、永久に保証するものではありません。また内部部品の保護を目的としていますので、
散水時等の動作を保証するものではありません。
安全に関するご注意
●ご使用の際は、取扱説明書をよくお読みのうえ正しくご使用ください。
●本装置の設置工事及び、メンテナンス等は技術的に充分理解した人が行ってください。
●規定の電圧にて使用してください。規定以外の電圧で使用すると破損および、感電や火災の原因になります。
●人体保護を目的とした安全装置・輸送機器の直接制御・航空機・宇宙機器・原子力機器など本製品の働きが
直接・間接的に人命に関る用途には使用しないでください。
●屋外の用途、潜在的な化学的汚染あるいは電気的妨害を被る用途またはカタログ・取扱説明書などに
記載のない条件や環境では使用しないでください。
●原子力制御設備、焼却設備、鉄道・航空・車両設備、医用機械、娯楽機械、および行政機関や個別業界の
規制に従う設備には使用しないでください。
●人命や財産に危険が及びうるシステム・機械・装置には使用しないでください。
●ガス、水道、電気の供給システムや24時間連続運転システムなど高い信頼性が必要な設備には使用しないでください。
●高度な安全性が必要とされる用途には使用しないでください。
●本製品の働きが直接人命に関る用途（医療行為等）には、いかなる場合においても使用しないでください。
●人体保護を目的とする検出には、各国の人体保護用に関する法律および規格に適合する製品をご使用ください。
●防水性能を有していますが、永久に保証するものではありません。
また内部部品の保護を目的としていますので散水時等の動作を保証するものではありません。
●安定動作を確保するためにも水の掛からない場所へ設置してください。
