CRD 仕様WAREWASHING DISPENSING SYSTEMS

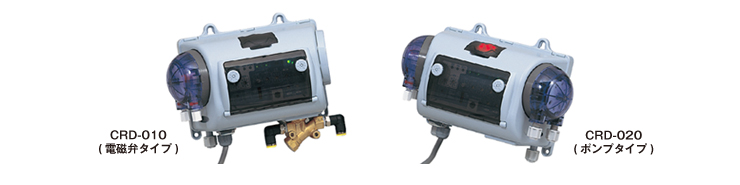

CRD-010/020 本体設定タイプ
設定項目 及び 設定内容
濃度モードの時| 設定内容 | 設定範囲 | 最小単位 |
| 濃度 | 570〜8870μs/cm | 10〜69の60分割設定 |
| 警報判定時間 | 0〜99秒(33分) | 1秒(20秒) |
| 供給時間 | 0〜15秒 | 1秒 |
| 休止時間 | 0〜15秒 | 1秒 |
| 滴定レベル | 80％/60％ | 10% |
| 警報時供給選択 | on/off | - |
| リンス遅延時間 | 0〜15秒 | 1秒 |
| リンスポンプスピード | 0〜15 |
1 |
| リンスセーバー | on/off | - |
CRD-110/120 ハンディターミナル設定タイプ 設定項目 及び 設定内容
Probe modeの時（濃度モードの時）
洗浄剤供給設定項目| 表示内容 | 設定内容 | 設定範囲 | 最小単位 |
| Set conc | 濃度 | 100〜10000μs/cm | 50μs/cm |
| Delay alm | 警報判定時間 | 0〜1800秒 | 1秒 |
| Thermal | 温度変化率 | 0.0〜10％ | 0.1％ |
| On time | 供給時間 | 0〜200秒 | 1秒 |
| Off time | 休止時間 | 0〜200秒 | 1秒 |
| Threshold | 滴定レベル | 0％〜100％ | 10％ |
| Alarm feed | 警報時供給選択 | on/off | - |
| D speed | 洗浄剤ポンプスピード | full / half | - |
リンス剤供給設定項目
| 表示内容 | 設定内容 | 設定範囲 | 最小単位 |
| Delay time | リンス遅延時間 | 0〜100秒 | 1秒 |
| R speed | リンスポンプスピード | 0〜15 | 1 |
| R.save | リンスセーバー | on / off | - |
| R ontime | リンス供給時間 | 0〜200秒c | 1秒 |
time dataの時（カウントデータ）
洗浄剤供給設定項目| 表示内容 | 設定内容 | データ最大表示内容 |
| D total | 供給トータル積算時間 | 9999h 59m |
| D time | 供給積算時間 | 99h 59m |
| D count | 電源入力回数 | 9999 |
| D power | 電源入力時間 | 9999h 59m |
リンス剤供給設定項目
| 表示内容 | 設定内容 | データ最大表示内容 |
| R total | 供給トータル積算時間 | 9999h 59m |
| R time | 供給積算時間 | 99h 59m |
| R count | 電源入力回数 | 9999 |
measureの時（洗浄槽の導電率／温度の測定）
| 表示内容 | 供給積算時間内容 | データ表示内容 |
| Temp | 洗浄槽内温度表示 | 25℃〜99℃ |
| Conduct | 洗浄槽内導電率 | 1〜20000μs/cm |
※温度表示は温度センサ接続時に表示されます。※定量モードの時はConduct（導電率）のみ表示されます。
一般仕様
| 仕 様 |
リンス／カートリッジ洗浄剤用 （電磁弁仕様） |
リンス／液体洗浄剤用 （ポンプ仕様） |
|
| 型 番 | CRD-010/110 | CRD-020/120 | |
| 定格電源 | AC100 / 200V ±10% 50/60Hz | ||
洗浄剤側 |
供給ユニット | Ｙ型ストレーナ付電磁弁 | WP1000チューブポンプ |
| 参考吐出量 | - |
約270mL/min （選定するチューブにより異なります） |
|
| 吐出圧力 | - | MAX 0.2MPa | |
| 配管接続口径 | 外径8mm or 6mmホース or 1/4インチ銅管 | 外径6mm 又は1/4インチ PEホース | |
| 適用洗浄剤 | 固形・粉体・顆粒洗浄剤 | 液体洗浄剤 | |
| リンス剤側 |
供給ユニット | WP1000チューブポンプ | |
| 参考吐出量 | 約0.3〜7.0mL/min（選定するチューブにより異なります） | ||
| 吐出圧力 | MAX 0.3MPa | ||
| 配管接続口径 | 1/8インチホース | ||
| 適用液剤 | リンス剤 | ||
| 使用水温範囲 | 5℃〜60℃ | - | |
| 使用液温範囲 | - | 5℃〜50℃ | |
| 使用環境温度範囲 | 0℃〜50℃（凍結しないこと） | ||
| 使用環境湿度範囲 | 20％〜85％RH（結露しないこと） | ||
| 推奨取付高さ | MAX2.0m | ||
| 質 量 | 1900g（ケーブルを含む） |
1740g（ケーブルを含む） |
|
外部入出力及びオプション機能（制御基板内端子台）
| 制御モード |
濃度制御選択時（Probe mode） |
定量制御選択時（Probe less mode） |
| 外部接点入力 | 供給停止入力 短絡時供給動作： 1V以下 , 0.5mA以下 開放時停止動作： 5V以下 |
初回供給入力 短絡時供給動作： 1V以下 , 0.5mA以下 開放時停止動作： 5V以下 |
|
液切れセンサ入力 |
当社指定液切れセンサを接続時動作（オプション） | |
|
温度センサ入力 （オプション） |
|
- |
|
外部警報出力 |
警報発生時 a接点出力（AC100V/0.3A） | |
安全に関するご注意
●ご使用の際は、取扱説明書をよくお読みのうえ正しくご使用ください。
●本装置の設置工事及び、メンテナンス等は技術的に充分理解した人が行ってください。
●規定の電圧にて使用してください。規定以外の電圧で使用すると破損および、感電や火災の原因になります。
●ポンプチューブの選定にあたっては、薬液との適合性を、その仕様環境や用途に応じてお客様にて、
確認試験を実施してください。チューブは消耗品のため、定期的にチューブ交換が必要です。
●本装置で表示される導電率及び温度表示は洗浄剤の供給結果を暫定的に表示するものであり、
計測器として数値を保証するものではありません。センサーの状態等により10%程度の誤差が発生する場合があります。
