CDX 仕様WAREWASHING DISPENSING SYSTEMS
設定項目 及び 設定内容
Probeless modeの時（定量モードの時）
| ターミナル表示 | 内容 | 範囲 | 設定ステップ |
| on_time | 供給時間 | 0〜200秒 | 1秒 |
| off_time | 供給停止時間 | 0〜200秒 | 1秒 |
| Initial t | 初回供給時間 | 0〜200秒 | 1秒 |
| Buzzer | ブザーのON／OFF | on / off | - |
| 注意1 |
定量運転ー濃度運転の注意事項 一度電源を落し、再度電源を投入しないと、定量運転を行いません。 |
| 注意2 |
温度変化率は、25℃換算値を入力してください。但し、導電率入力は、60℃時の値となります。 |
Probe modeの時（濃度モードの時）
| ターミナル表示 | 内容 | 範囲 | 設定ステップ |
| Set_conc | 濃度設定 | 100〜10000μs/cm | 50μs/cm |
| Delay_alm | 異常（警報）判定時間 | 0〜1800秒 | 1秒 |
| Thermal | 温度変化率入力 | 0〜10.0％ | 0.1％ |
| off_time | 供給停止時間 | 0〜200秒 |
1秒 |
| on_time | 供給時間 | 0〜200秒 |
1秒 |
| Threshold | 滴定レベル設定 | 0%〜100% | 10% |
| Alarm feed | 警報時洗浄ポンプ供給 | on / off | - |
| Buzzer | ブザーのON／OFF | on / off | - |
一般仕様
| 仕 様 | カートリッジ洗浄剤用（電磁弁仕様） | 液体洗浄剤用（ポンプ仕様） |

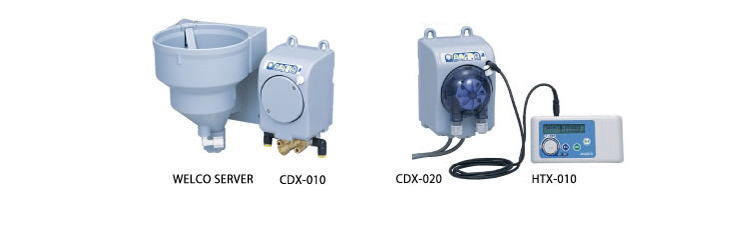

| 型 番 | CDX-010 | CDX-020 |
| 定格電源 | 電源電圧：85～264VAC 50/60Hz | |
| 供給ユニット | Ｙ型ストレーナ付電磁弁 | WP1000チューブポンプ |
| 参考吐出量 | - |
約270mL/min（選定するチューブにより異なります） |
| 吐出圧力 | - | MAX 0.2MPa |
| 配管接続口径 | 外径8mm or 6mmホース or 1/4インチ銅管 | 外径6mm 又は1/4インチ PEホース |
| 適用洗浄剤 | 固形・粉体・顆粒洗浄剤 | 液体洗浄剤 |
| 使用水温範囲 | 5℃～60℃ | - |
| 使用液温範囲 | - | 5℃～50℃ |
| 使用環境温度範囲 | 0℃～50℃（凍結しないこと） | |
| 使用周囲湿度範囲 | 20％～85％RH（結露しないこと） | |
| 推奨取付高さ | MAX2.0m | |
| 質 量 | 1100g（ケーブルを含む） | 750g（ケーブルを含む） |
外部入出力 及び オプション機能（制御基板内端子台）
| 制御モード | 濃度制御選択時（Probe mode） | 定量制御選択時（Probe less mode） |
| 外部接点入力 | 供給停止入力 短絡時供給動作： 1V以下 , 0.5mA以下 開放時停止動作： 5V以下 |
初回供給入力 短絡時供給動作： 1V以下 , 0.5mA以下 開放時停止動作： 5V以下 |
| 液切れセンサ入力 | 当社液切れセンサを接続時動作（オプション） | |
| 温度センサ入力 （オプション） |
温度センサ付濃度センサ接続時に温度補正制御動作 また、ハンディターミナルに洗浄槽内の温度を表示 |
- |
| 外部警報出力 | 警報発生時 a接点出力（AC100V/0.3A） | |
安全に関するご注意
●ご使用の際は、取扱説明書をよくお読みのうえ正しくご使用ください。
●本装置の設置工事及び、メンテナンス等は技術的に充分理解した人が行ってください 。
●規定の電圧にて使用してください。規定以外の電圧で使用すると破損および、感電や火災の原因になります。
●ポンプチューブの選定にあたっては、薬液との適合性を、その仕様環境や用途に応じてお客様にて、
確認試験を実施してください。チューブは消耗品のため、定期的にチューブ交換が必要です。
●本装置で表示される導電率及び温度表示は洗浄剤の供給結果を暫定的に表示するものであり、
計測器として数値を保証するものではありません。センサーの状態等により10%程度の誤差が発生する場合があります。
◆ご不明な点または、詳細なご案内をご希望のかたは、下記よりお問い合わせください。
 |
|
 |
|||||||
 |
|||||||
 |
|||||||
|
